當(dāng)前位置：
浙江聚丙烯酰胺溶解:應(yīng)將固體粉末制成水溶液。
為了防止溶解過程中粉末結(jié)塊的魚眼現(xiàn)象，可以在溶解槽中加入半杯溫水(不超過60℃)，攪拌均勻，然后慢慢加入粉末，再加入剩余的水，攪拌至完全溶解。
一般情況下，水溶液濃度為0.1-0.3，使用后再次稀釋，溶液的儲(chǔ)存時(shí)間不得超過5天，盡量就地使用，添加溶液時(shí)應(yīng)采用多點(diǎn)連續(xù)添加，這樣才能充分發(fā)揮其作用。
添加聚丙烯酰胺溶解:配置搪瓷、鍍鋅、鋁制品或塑料桶，盡量避免鐵制容器，本品應(yīng)緩慢加入攪拌器，應(yīng)避免較大，適用于室溫或60℃的水，攪拌時(shí)刀片無棱角，速度不可過快，否則會(huì)導(dǎo)致產(chǎn)品退化，失去效果。

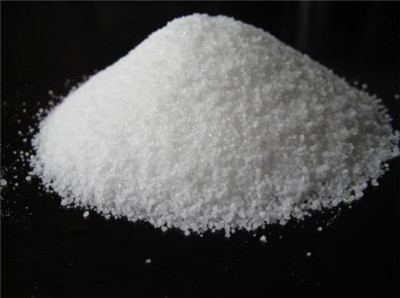

本品為白色或淡黃色粉末，分子量在400- 2000萬之間，固體產(chǎn)品為白色或淡黃色粉末、聚丙烯酰胺絮凝劑、高分子有機(jī)化合物，其分子量多在數(shù)百萬- 2000萬之間，有的甚至接近2000萬。
所以它的溶解方法與無機(jī)小分子鐵鹽、鋁鹽絮凝劑完全不同。
1. 聚丙烯酰胺粉不能直接加入污水中。
使用前需要溶解在水中，然后用水溶液處理。
2. 用于溶解粉狀聚合物的水應(yīng)該是清潔的水(如自來水)，而不是污水，通常不需要加熱。
在5℃以下，溶解速度非常緩慢。
隨著溫度的升高，溫度升高，超過40℃會(huì)加速降解，影響使用效果。
聚合物溶液通常適用于自來水的制備，但強(qiáng)酸、強(qiáng)堿、高鹽水不適合制備。
3.我們建議使用濃度為0.1-0.3的聚合物溶液，即在1升水中加入1-3克聚合物粉末。
濃度的選擇應(yīng)考慮以下因素:
小鍋，每日大劑量配方，建議配重一點(diǎn)(如0.3);聚合物用量大，混合物較稀(如0.1);
由于設(shè)備因素，聚合物溶液進(jìn)入污水中，如果設(shè)備分散效果不好，建議采用稀釋比例。
高濃度的聚合物會(huì)造成電機(jī)負(fù)荷過大，使其進(jìn)入污水分散不良，影響使用效果。稍微澆水可以提升效果。
4. 不要用離心泵輸送混合溶液，以免刀片高速旋轉(zhuǎn)引起聚合物剪切降解。
5. 具體制備方法如下:在容器(如實(shí)驗(yàn)室燒杯、工廠制備罐)中加入一定量的水，計(jì)算出所需的聚合物，并計(jì)算清水中所需的聚合物量，稱出聚合物;
打開電動(dòng)攪拌器，把水從漩渦中攪拌出來。
攪拌機(jī)槳葉的線速度不應(yīng)超過每秒8米，否則聚合物會(huì)降解。
但不會(huì)慢到聚合物顆粒浮到水面，或者沉入水中，然后聚集在一起。
這些聚合物被放置在漩渦中，直到它們分散。
研究發(fā)現(xiàn)，當(dāng)大分子粒子進(jìn)入水中時(shí)，它們不會(huì)相互粘在一起。
攪拌片刻，使聚合物顆粒完全溶解成均勻、透明、濃稠、看不見的溶液。
確定攪拌時(shí)間的方法如下:夏季水溫較高時(shí)，陽(yáng)離子聚合物攪拌時(shí)間約為1小時(shí)，非離子聚合物攪拌時(shí)間約為2小時(shí);
冬季水溫較低時(shí)，陰離子聚合物攪拌1.5小時(shí)，非離子聚合物攪拌3小時(shí)左右;
隨著制備濃度的增加，聚合物的溶解速度加快，溶解度不均勻或不足會(huì)影響使用效果。
鞏義市金潔濾材有限公司是一家專業(yè)的銷售,生產(chǎn),批發(fā)浙江聚丙烯酰胺,浙江聚合氯化鋁,浙江蜂窩斜管填料等產(chǎn)品的大型企業(yè).產(chǎn)品廣泛用于自來水,電力,化工,冶金,印染,石油和城鎮(zhèn)給排水行業(yè)的水處理領(lǐng)域,是理想的水質(zhì)凈化過濾材料.
